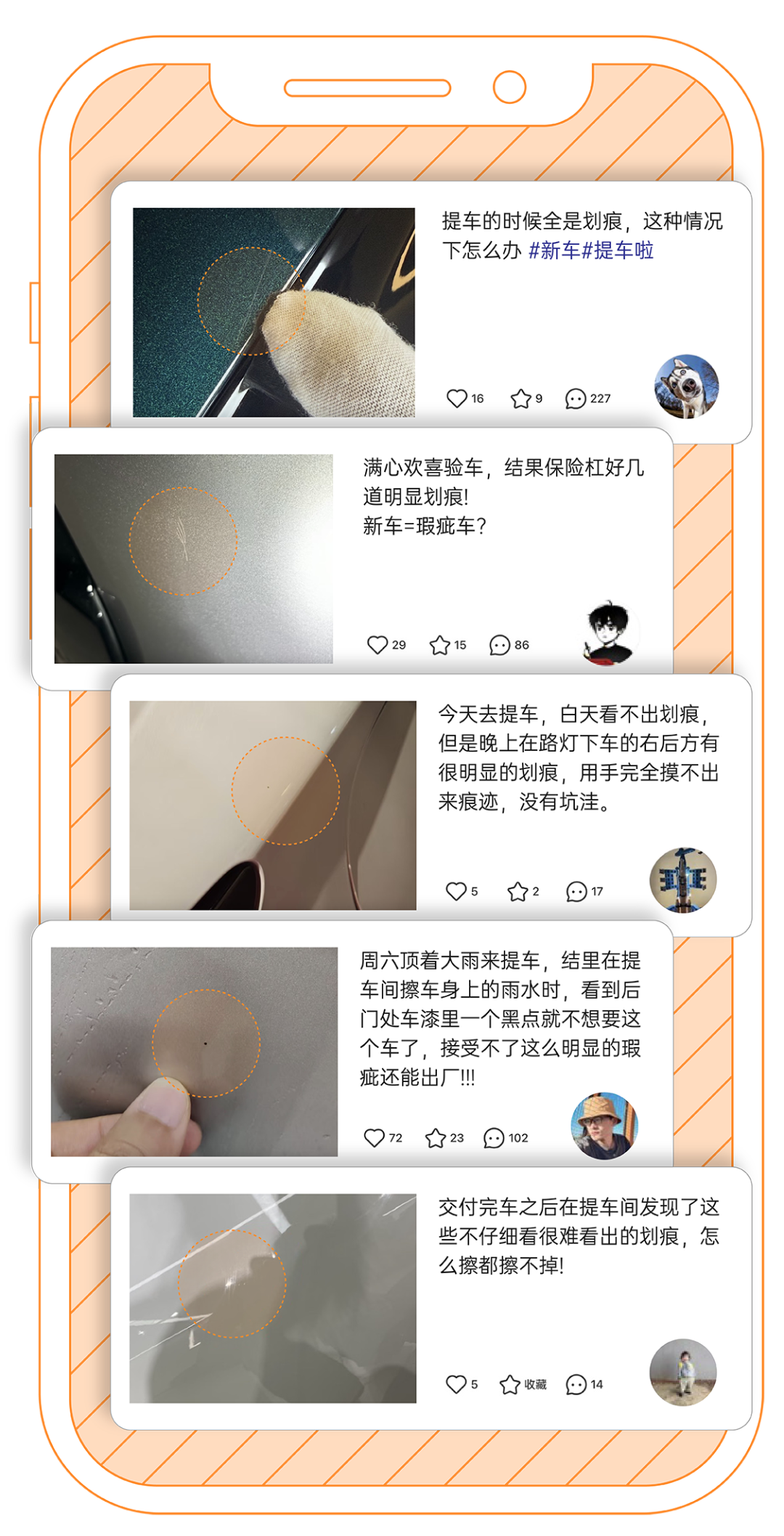

打开社交媒体
搜索
#新车划痕#
满屏可见车主真实吐槽

扰流板颗粒
保险杠划痕、高光条尘点
一些看似微小的瑕疵
背后折射出汽车行业
一个长期未解的
技术难题
高反光曲面的漆面缺陷检测

01
漆面检测，难在哪儿？

        汽车扰流板、保险杠、后视镜外壳等外饰件大量采用高光泽漆面，镜面反射强，传统检测手段往往力不从心。
        目前汽车漆面检测主要依赖两种方式：

        传统2D相机检测：镜面反射会导致成像过曝或出现盲区，缺陷信号被淹没在强光中。
        人工目检：目检员依靠强光手电和肉眼，在产线上逐件察看。一个零件需要多个角度、多次对光才能完成检查。行业统计显示，人工目检的平均漏检率在5%至8%之间。
        高反光表面缺陷检测难题并非国内独有，全球汽车行业都在寻求解决方案。
        据预测，到2031年，全球漆面检测系统市场规模将增长至13.58亿美元，年复合增长率9.4%。



        QYResearch研究数据表明：高反光曲面检测，已成为智能装备领域的重要技术制高点。

02
相位偏折法与三维形貌重建

        针对高反光表面检测难题，中科摇橹船自主研发了CRSD-1000曲面高反光表面3D缺陷检测系统。不同于传统视觉识别方案，该系统采用相位偏折法（Phase Measuring Deflectometry, PMD） 进行三维形貌重建。

        该装备的核心技术优势在于不受高反光干扰，能够实现微米级高精度检测，可检出0.1mm以下的微小颗粒和划痕，且不受曲率变化影响。
        硬件方面，系统搭载有500万像素自研全局曝光相机，单件检测周期不超过10秒，检测效率较传统人工提升约8倍。

03
“漆面检”实测分析

        技术好不好，实测见分晓。
        针对汽车外饰件常见质量问题，CRSD-1000可有效检出以下10类缺陷：掉漆、颗粒、异色、碰伤、毛边、打磨变形、漏喷、漆雾、变形。
        以上缺陷，几乎囊括了从注塑、打磨、喷涂到装配全流程中可能出现的表面质量问题。

        此外，CRSD-1000的应用边界远不止于汽车行业，从半导体晶圆到手机玻璃，从光伏玻璃到锂电池极片，凡涉及高反光与曲面的物件皆适用。
        2024年，该套装备因应用于国产大飞机C919风挡玻璃检测，入选央视“新质生产力年度盛典”全国十大案例，并获CCTV-2深度报道。



        从“事后堵漏”到“过程可控”，这是技术进步赋予制造业的治理能力。中科摇橹船以“光+AI”提交答卷，让质量跃升成为高质量发展的生动注脚。
